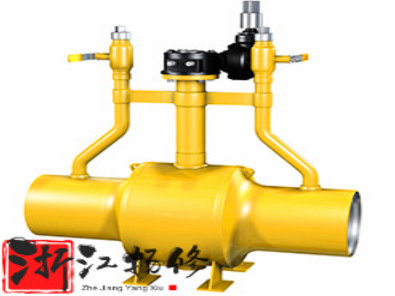

QEN61F-16C QEN361F-16C燃气用直埋式放散球阀

简介——燃气用直埋式放散球阀的整体结构采用全焊接的工业结构，使阀门的内、外密封得到了极大的提高，阀门的重量得到了很大的降低(特别是DN300以下口径)使阀门的安装变得更为便捷，不仅降低了工程施工的成

商品说明

QEN61F-16C QEN361F-16C燃气用直埋式放散球阀介绍：

的整体结构采用全焊接的工业结构，使阀门的内、外密封得到了极大的提高，阀门的重量得到了很大的降低(特别是DN300以下口径)使阀门的安装变得更为便捷，不仅降低了工程施工的成本，也节省了时间。全焊接球阀广泛应用于城市燃气的地下管线，天然气输送管线，调压站等领域。可直接深埋地下。不用设置地下阀门控制室，这样操作者不需要进入地下，只需在地上用T型手柄进行传动操作即可，非常方便。

QEN61F-16C QEN361F-16C燃气用直埋式放散球阀参数：

公称通径：DN40-DN900
公称压力：1.6MPa-4.0MPa
适用介质：燃气
适用温度：-20℃-120℃
阀体材质：碳钢、不锈钢
操作形式：手柄

QEN61F-16C QEN361F-16C燃气用直埋式放散球阀特点：

⒈阀体采用无缝钢管压制成型
⒉阀门的整体结构采用全焊接制造工艺，减少了外泄漏；阀门重量大大减轻，安装更便捷
⒊采用弹性垫圈及碳纤维增强密封圈，可经手几万次往复运动无泄漏，保证阀门的使用寿命
⒋阀门的密封可以在-40℃-200℃的条件下连续使用而不会失效
⒌连接方式有对焊、法兰、螺纹连接等形式，开启采用手柄、蜗轮传动、电动等方式
⒍长杆直埋焊接球阀可以深埋地下，不用设置阀门井，操作者只需在地上用手柄或蜗轮传动

QEN61F-16C QEN361F-16C燃气用直埋式放散球阀零件：

序号	名称	序号	名称	序号	名称
1	手轮	2	执行机构	3	密封套
4	六角蝶栓	5	加长管	6	等双头螺栓
7	连接盘	8	连接装置	9	定位销
10	加长杆	11	连接杆	12	密封填料
13	阀杆	14	支撑板	15	放散球阀
16	注脂管	17	左右体	18	O型圈
19	弹簧	20	阀座支撑	21	金属缠绕垫
22	阀体	23	球体	24	防火石墨
